Nutzung der Hardware

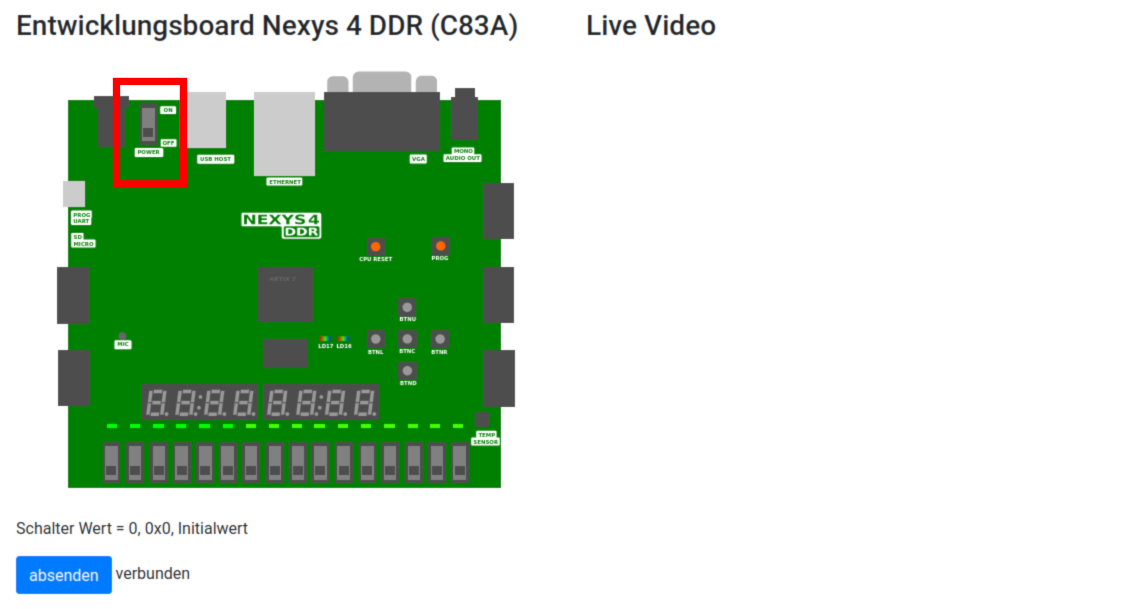

Um das virtuelle Entwicklungsboard nutzen zu können, muss es zunächst, wie das reale auch, eingeschaltet werden. Dies geschieht, indem der Schalter in dem roten Viereck angeklickt wird. Zudem zeigt diese Ansicht auch die letzten 4 Stellen der Seriennummer (hier C83A), die während der Softwareentwicklung benutzt werden muss, damit es zu keiner Kollision mit anderen Benutzern kommt.

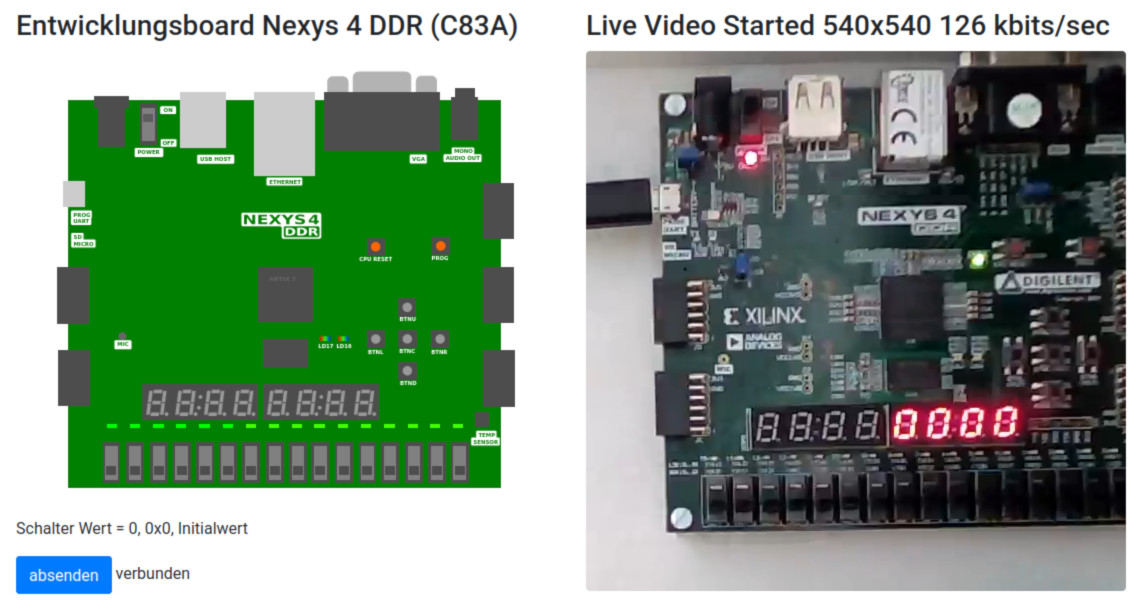

Wenn das Board eingeschaltet ist, dann dauert es ca. 20 Sekunden, bis ein Livestream des echten Entwicklunsboards auf der rechten Seite erscheint.

Demo Design

Ist das Demo Design aufgespielt, so kann mit Hilfe der unteren 16 Schalter überprüft werden, wie das virtuelle Entwicklungsboard Daten an das echte Entwicklerboard sendet.

Nachdem die Schalterstellung verändert wurde, wird mit einem Klick auf "absenden" die entsprechende Schalterstellung übermittelt und im Livestream dargestellt.
